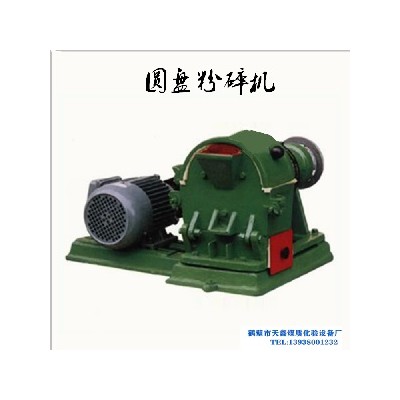

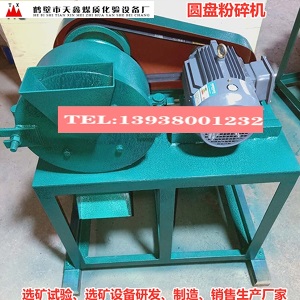

圆盘粉碎机出料粒度0.4目
YP φ175型圆盘粉碎机适用于地质、冶金、化工、建材等工业部门和大专院校、科研单位的试验室，对5mm以下粒度试料进行粉碎，粉碎后的试料*细可达200目。
此设备结构合理，可连续加料进行粉碎。内设两块直立相对的磨盘，其中之一加以固定，另一磨盘转动时使试样粉碎，是目前国内首创的性能优良的粉碎设备。
结构及工作原理：本机器主要由机体、底座、主轴、活动盘、固定盘、端盖及料斗等构成，经三角带将动力传给皮带轮带动主轴旋转，使活动盘固定盘相对运动，从而使试样粉碎，出料粒度可通过大小手轮、主轴等调整磨盘间隙达到控制粒度的目的。机体、端盖、上盖组成一个工作室，物料粉碎在工作室内进行，物料从端盖上方的加料口中加入，进入两磨盘中间，由于挤压作用试样粉碎，粉碎后的试样从两磨盘中间的间隙内流出。落到下面的料斗中。调节机构的原理是，松开大手轮，旋转小手轮，使调节螺杆转动推动主轴，使活动盘前进或后退。从而调节了两磨盘的间隙，达到调节的物料粒度的目的。
主要技术参数：
型号：Φ175型
磨盘直径： 150毫米
给料*大粒度2-3毫米
出料粒度：1-0.15毫米
生产率：25公斤/小时
主轴转速：780转/分钟
电机型号：Y909-4
转速：1400转/分钟
电机功率：1.1千瓦
